Travaux sur cordes pour les travaux publics

Ancrage

La réalisation d’ancrage est une phase essentielle dans tous les travaux de sécurisation.

Un ancrage est un système de transmission au sol d’efforts auxquels sont soumis des ouvrages ou des masses à conforter. La liaison entre l’ancrage et le sol se fait par un scellement et une plaque d’appui. Sa mise en œuvre doit être simple afin de faciliter les déplacements dans les milieux escarpés tels que les falaises et talus.

Leur dimensionnement et leur calepinage doivent s’appuyer sur une expérience confirmée. Grâce à nos équipes de cordistes chevronnées, Altitude 26 met en œuvre différentes techniques de renforcement et soutènement :

• La réalisation de paroi clouée et berlinoise,
• Stabilisation de talus,
• Pose d’écran pare-blocs et paravalanche,
• Mise en œuvre de grillage de protection contre les chutes de pierres,
• Tirant d’ancrage actif ou passif.

Ainsi que des techniques de réparations et de confortements d’ouvrages d’Art :

• Injection de clavage, d’étanchement, de remplissage, de consolidation (ciment ou résine),
• Ancrages de confortement,
• Croix de Saint André,
• Reprises d’épaufrures,
• Rejointoiement.

Altitude 26 assure le respect des coûts, des délais et de la qualité de ses chantiers, grâce au matériel et fourniture de premier choix pour réaliser l’ensemble des missions de sécurisation :

• Perforateurs manuels,
• Chariot de foration léger,
• Chariot de forage type Blaireau,
• Glissière hydraulique ou pneumatique montée sur porteur,
• Centrale d’injection mobile.

En amont des travaux nous pouvons réaliser des essais de convenances pour valider la solution technique du chantier de sécurisation ainsi que les contrôles d’essais de résistance à la compression sur coulis et les essais de résistance à la traction sur ancrages.

Écran paravalanche / Pare – blocs

Altitude 26 vous propose un service complet, du diagnostic à la pose en passant par la maintenance. Les écrans pare-blocs sont classés dans la catégorie des protections passives. Ces ouvrages dissipent l’énergie reçue lors d’un impact et leur dimensionnement est fonction des volumes et vitesses d’impacts estimés des blocs. Il existe plusieurs modèles d’écrans, de capacité d’absorption.

Leur mode de mise en œuvre varie en fonction du modèle et de la classe d’énergie.

Diagnostics

Visite sur site pour états des lieux.

Ingénierie

Consultation / Bureau d’étude.

Réalisation

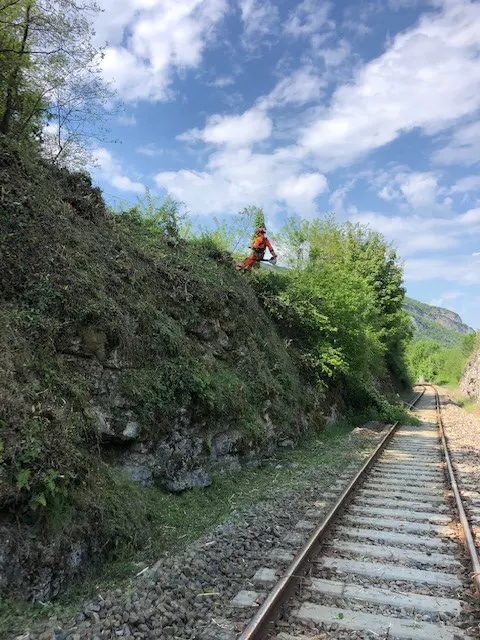

• Débroussaillage / Terrassement
• Implantation
• Réalisation des ancrages
• Manutention des éléments
• Assemblage des éléments entre eux
• Contrôle des couples de serrage et de la géométrie de l’ouvrage

Maintenance

Visites périodiques selon un rythme établi en fonction des besoins.

Quelques détails techniques concernant les barrières pare-blocs :

• Capacité d’absorption : 100 kJ à 5 000 kJ
• Hauteur : entre 2 m et 8 m
• Protection contre la corrosion selon les normes en vigueur
• Conformes aux normes ISO 1460 et 1461

Grillage / Filet

Altitude 26 intervient sur les 2 types de grillages :

• Les grillages pendus
• Les grillages plaqués

Il s’agit d’ouvrage de confortement.

La protection est dite passive lorsque le grillage est pendu : les chutes de blocs sont canalisées et dirigées vers le pied du talus ou de la falaise. Le maintien du grillage en pied est assuré par un lestage.

La protection est dite active lorsque le grillage est plaqué, puisque le grillage empêche le départ de chutes de pierres. Le plaquage du grillage est assuré par des ancrages de plaquage, qui peuvent être combinés à des ancrages de confortement. Après étude des lieux et une évaluation des risques, nous vous proposons la solution de protection la plus adaptée en fonction de la morphologie du terrain.

Mise en œuvre : Nos équipes vont implanter les ancrages et les zones de grillages, puis procéder à l’installation.

Nos équipes disposent de matériels performants pour la réalisation de l’ensemble des travaux de pose de grillages ou de filets :

• Matériel de forage et d’injection
• Chariot élévateur adapté
• Des grues mobiles
• Du matériel de manutention

Nous avons régulièrement recours à l’usage d’hélicoptère pour nous assister dans ces travaux.

 Nous assurons également la maintenance des installations:

• Pose de grillages et filets (pendus ou plaqués)
• Maintien des éléments instables
• Câbles, ancrages et poteaux
• Visites périodiques
• Entretien préventif
• Réparation et remplacement

Purge et minage

Lorsque le confortement d’une masse est rendu impossible à cause d’un volume important ou d’une stabilité défaillante, nous avons recours aux travaux de minage ou de purge.

Qu’est-ce que le minage ? Il permet de contrôler le déroctage de la masse en maîtrisant la taille des blocs résiduels après tir.

Qu’est-ce que la purge ? C’est une technique manuelle qui consiste à faire chuter les blocs instables. Nos techniciens cordistes sont formés à l’utilisation des explosifs. Nos équipes disposent d’un ensemble de forages adaptés à la réalisation des trous de mines et de l’ensemble des appareils électriques pour effectuer leur mission de minage en toute sécurité.

Premièrement, nous définissons un plan de tir qui devra être validé par la maîtrise d’œuvre ou le bureau d’études. Ensuite, nous réalisons la mise en place des explosifs pour réaliser les travaux de minage. La zone de travail est entièrement sécurisée au préalable et les routes sont coupées si besoin.

Béton projeté

Altitude 26 utilise le béton projeté dans une grande variété de chantier. Nos équipes l’utilise fréquemment en :

• Paroi clouée ou berlinoise,
• Mur de soutènement,
• Protection de talus,
• Ouvrage souterrain
  Le béton projeté est un moyen rapide de mise en œuvre du béton pouvant être réalisé sans coffrage. Il offre l’avantage de s’adapter parfaitement à son support et il peut être mis en œuvre sur des chantiers d’accès difficiles :
• La projection par voie sèche : il s’agit d’un mélange de ciment et de granulat, sans eau. L’apport de l’eau pour réaliser le béton à projeter se fait directement en sortie de lance. Cette méthode de projection du béton (par voie sèche) permet de répondre aux contraintes de distance de projection.

Quel que soit la technique, la mise en œuvre du béton projeté requiert de l’expérience et du savoir-faire. Au préalable de la projection, des aciers sont mis en œuvre. Dans d’autre cas, le ferraillage est généralement constitué de deux nappes de treillis soudés sur lequel le béton sera projeté. Lorsque les formes du terrain à traiter sont plus complexes, le béton projeté est un choix de mise en œuvre intéressant pour pallier à un système de coffrage plus “standard”. Dans des cas précis, il est également possible d’utiliser du béton projeté fibré.
